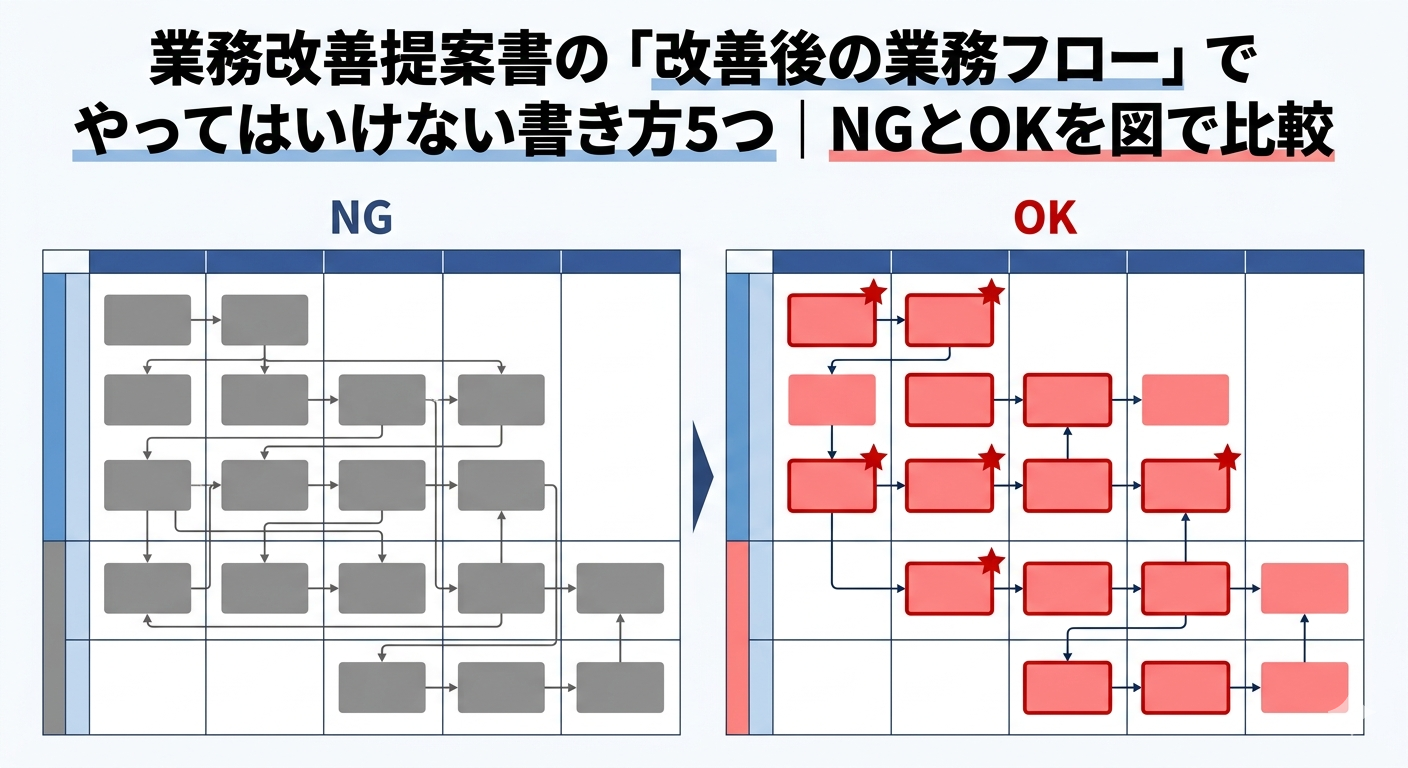

業務改善提案書の「改善後の業務フロー」でやってはいけない書き方5つ｜NGとOKを図で比較

スイムレーンを丁寧に作り込み、記号も統一し、Before/Afterの対比も整えた。

そう報告してきた推進担当者の顔が、今でも思い出せる。

「それで、部長のレビューはどうだったんですか？」と聞くと、少し間があった。

「『どこが変わるの？』って言われて——」

声のトーンが落ちた。あれだけ準備したのに、一言で返された。焦りと徒労感が混ざったような表情だった。

業務改善コンサルタントとして300社以上の企業に提案してきた。似た体験を何度も聞いてきた。

後から気づいたのは、問題はスイムレーンの精度でも、記号の種類でも、ECRSへの準拠度でもなかったということだ。「何のために作るか」という目的の設定が、最初からずれていた。

業務改善提案書の改善後の業務フロー：「正しい書き方」がなぜ承認を遠ざけるのか

結論：「正しいフロー図の書き方」と「承認されるフロー図の設計思想」は目的が別物だから。ECRSやスイムレーン精緻化などの「正確さへの作法」を丁寧に実行するほど、変化点と非変化点が同じ見た目になり差分が消える。部長が「どこが変わるの？」と言うのは、図が間違っているからではなく、目的がズレているからだ。

業務フロー図の書き方を調べると、こんな作法が出てくる。

「ECRSで工程を整理する」「スイムレーンで担当者ごとの責任区分を明確にする」「記号は3〜5種に統一する」「Before/Afterを並列対比する」。

どれも間違いではない。「読みやすく正確なフロー図」を作るための、実績ある作法だ。

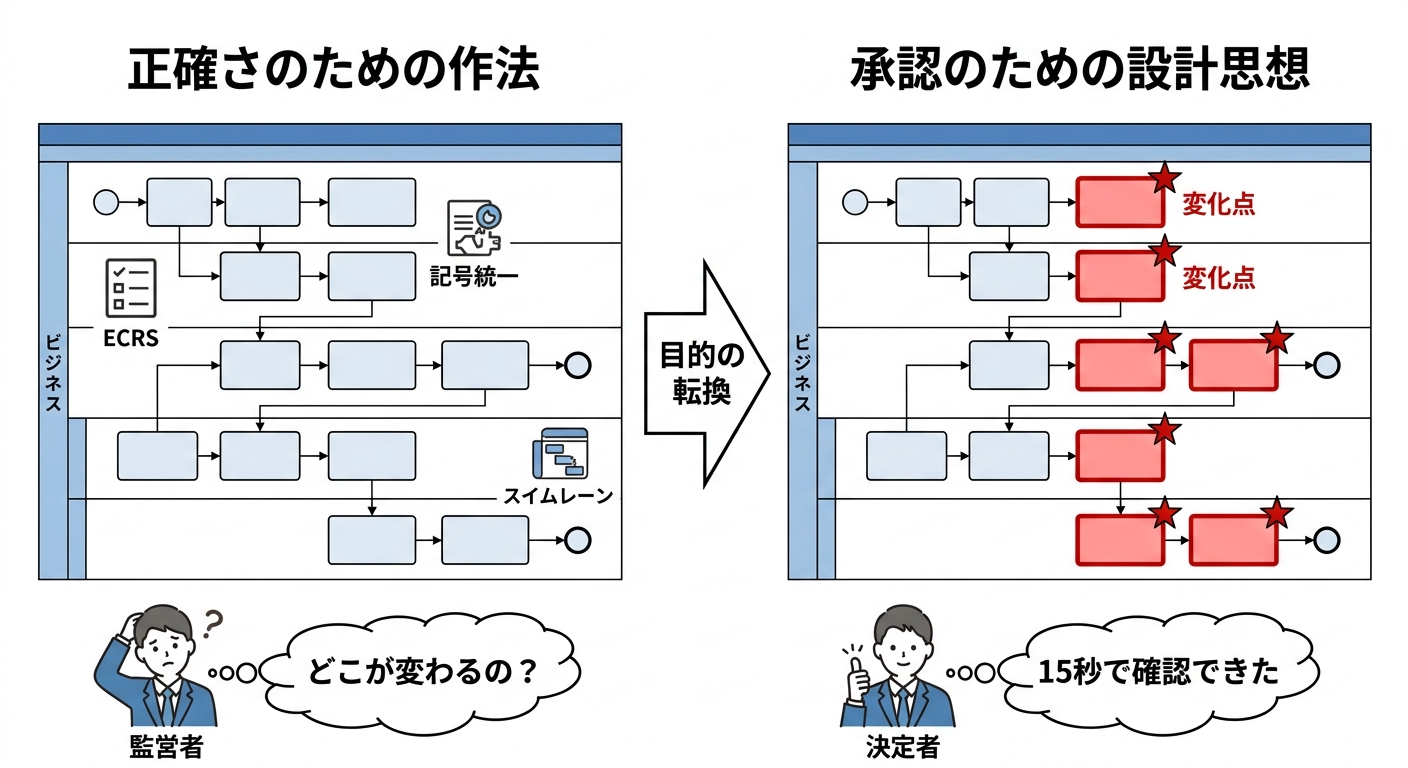

ただ、これらはすべて「正確さのための作法」であって、「承認のための設計思想」ではない。

部長がフロー図を見て確認したいのは、シンプルな2点だけだ。「どこが変わるのか」「現場は本当に動けるのか」。

ここにズレが生まれる。

ECRS・スイムレーン・記号統一・Before/After対比を丁寧に実行するほど、変化した工程と変わっていない工程が同じ見た目になっていく。差分が消えるのだ。

部長が2枚のフローを交互に見比べて「どこが変わったの？」と言うのは、図が間違っているからではない。「正確に描くこと」と「承認を取ること」が、目的として別物だからだ。

改善後の業務フローで承認が通らない本質的な問題については、業務改善提案書「解決後の業務フロー」の書き方｜承認が通らない人が気づいていない本質的な問題でも詳しく解説している。

業務改善提案書の改善後の業務フロー でやってはいけない書き方5つ

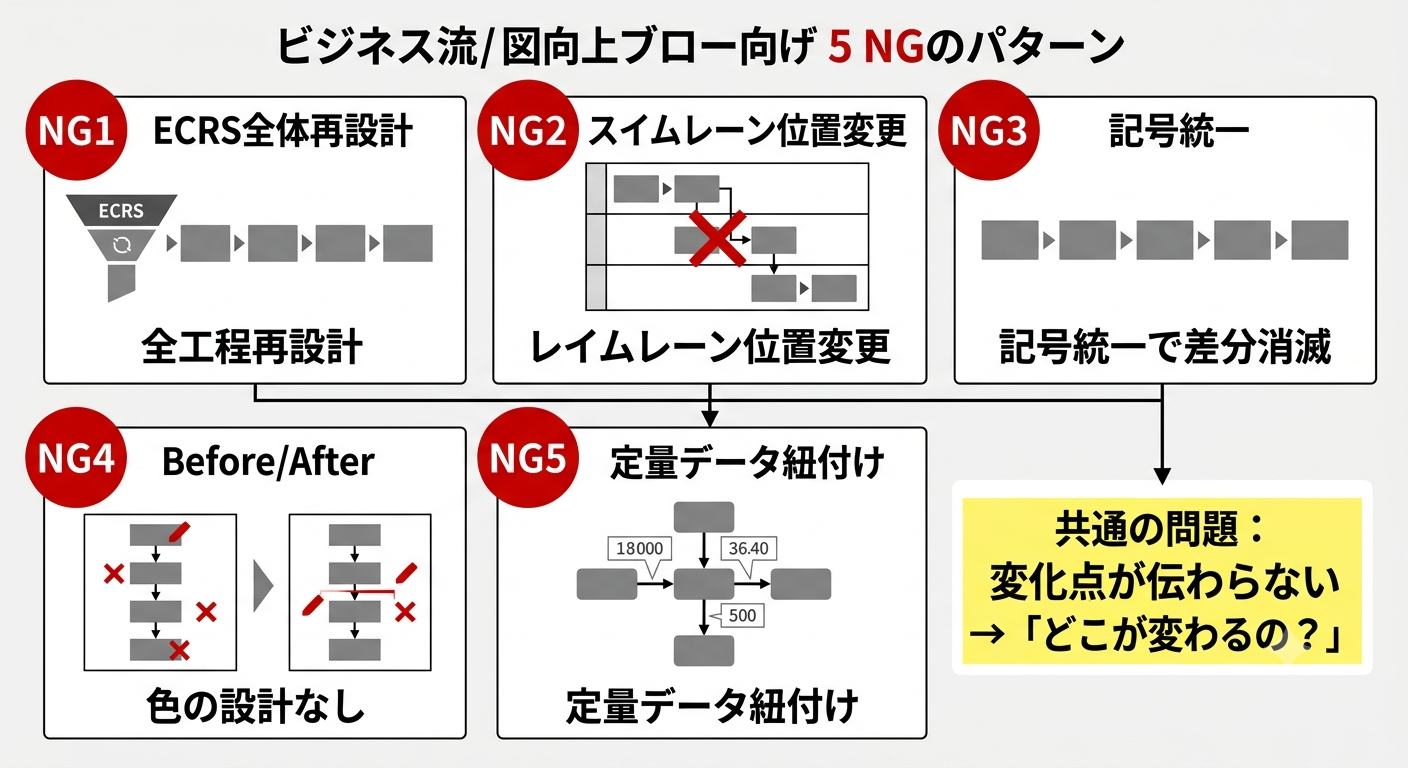

結論：ECRS全体適用・スイムレーン位置変更・記号統一・Before/After色設計なし・定量データ各ステップ紐付けという5つのNGはすべて「正確に描くこと」を優先した結果として起きる。その共通の帰結は「どこが変わるか」が伝わらなくなることだ。

一般的に「正しい改善後の業務フローの書き方」として推奨されている7項目（ECRSの原則・スイムレーン精緻化・記号統一・矢印統一・1枚15図形以内・Before/After対比・定量データ紐付け）は、製造業・物流・医療・IT・公共系など業種を問わず、300社超の現場観察の中でいずれも「承認を遠ざける原因」になり得ることを確認してきた。

共通点は「正しいフロー図の書き方を丁寧に実行した結果として現れる」という点だ。

中でも特に頻繁に起きている5つのパターンを、NGサンプルとOKへの転換点とともに示す。

NG1：ECRSで全工程を洗い直してから改善後フローを描く

NGサンプル：ECRSの4原則（排除・結合・交換・簡素化）を業務全体に適用した。不要工程を削除し、類似工程を統合し、順序を入れ替え、最後に簡素化した。現状10工程だったものが7工程に再構成された改善後フローが完成した。

なぜNG：全工程を再構成した結果、「変化した部分」と「変化していない部分」の区別がなくなる。部長は現状フローとの差分を見つける手段がなく「本当にこの内容？」「どこがどう変わった？」となりやすい。変化量が見えないため「現場は本当に動けるのか」という判断もできなくなる。

OKへの転換点：ECRSで整理する範囲を「承認を取りたい変化点の工程だけ」に絞る。その工程のみを改善後フローで目立たせ、変わらない工程はグレーのまま残す。

ECRSを限定的に使えるようになっても、次に陥りやすい落とし穴がある。スイムレーンの位置を「正確に」組み直すことだ。

NG2：スイムレーンの担当者・部門・システムの位置を正確に組み直す

NGサンプル：改善後は担当が変わる工程があるため、それを正確に反映してスイムレーンの配置を組み直した。「営業→経理→営業」だったフローが「営業→システム→経理」に変わったため、レーンの順序も変更した。

なぜNG：現状フローと位置関係が変わると、2枚を並べたとき「何が変わったのか」ではなく「全体的に何かが違う」という印象になる。差分の確認ではなく全体の読み直しが必要になり、部長は「なんか違う」と漠然とした不安を感じる。これが「一旦保留」や「もっとヒアリングして」につながりやすい。

OKへの転換点：スイムレーンの位置は現状フローと100%同じにする。担当が変わる工程は、元のレーン位置に配置したまま「変化点マーク」で表現する。

業務改善提案書における「現状の業務フロー」の設計方法については業務改善提案書「現状の業務フロー」で押さえるべき3つの目的と図解のルールも参照してほしい。

スイムレーンの位置を固定できても、今度は記号の統一が原因で差分が消えるケースが出てくる。

NG3：記号を3〜5種に統一して変化工程も同じ表記で描く

NGサンプル：「開始・終了（角丸長方形）」「処理（長方形）」「判断（ひし形）」の3種類に統一した。変化した工程も変わらない工程も、同じ長方形・同じ色・同じサイズで整然と描いた。

なぜNG：変化点と非変化点が同じ見た目になると、差分が消える。部長は現状フローと改善後フローを交互に見比べなければならず「どこが変わったの？」となる。「正確さへの追求」が「差分の可視化」を消してしまう典型パターンだ。

OKへの転換点：変化のない工程はグレー（ベースカラー）で統一する。変化する工程のみ「赤（塗りつぶし）＋太枠＋★マーク」の3層強調にする。1枚見ただけで視線が変化点に引きつけられる状態を作る。

変化点を強調する意識が生まれると、今度はBefore/After対比でアクセントカラーを使いすぎるという問題が出てくる。

NG4：Before/Afterを並列対比しAfterを広くとってアクセントカラーを入れる

NGサンプル：現状フローと改善後フローを左右に並べ、Afterを少し広めに配置した。アクセントカラーとして赤を数か所に入れた。「見やすいBefore/Afterが作れた」と感じた。

なぜNG：アクセントカラーを「感覚的に目立てばOK」で配置すると、何を伝えるための色なのかの設計がない状態になる。部長は「赤い部分が重要なのはわかるが、何が変わって何が変わっていないのかわからない」となる。色の面積が増えるほど強調効果は薄れ、変化点専用の視覚信号として機能しなくなる。

OKへの転換点：アクセントカラーは「変化点専用」として割り当て、それ以外の工程には絶対に使わない。3色ルール（ベースカラー70%・メインカラー25%・アクセントカラー5%）を守ることで、アクセントカラーが見えた瞬間に「ここが変わる」と直結する状態を作る。

色の問題を解決しても、説得力を高めようと定量データを各ステップに添えると、別の問題が生まれる。

NG5：「〇分削減」などの定量効果を各ステップに紐付けてから提出する

NGサンプル：各工程に「この自動化で10分削減」「この統合で週2時間削減」と具体的な数字を添えた。数字で裏付けた説得力のある改善後フローが完成した。

なぜNG：定量データを各ステップに添えると、フロー図がROI算出資料に見え始める。部長は「数字の根拠は？」「合計で何時間削減？」という別の疑問が生まれ、「変化点の確認」から「効果の検証」にモードが切り替わる。この段階での確認は「改善の方向性への合意」であって「投資の意思決定」ではない。効果の数字を持ち込むことで、確認すべき議題が変わってしまう。

OKへの転換点：定量データはフロー図には入れない。効果の数字は提案書の「期待効果の章」に分離する。フロー図は「何が変わるか」の可視化に専念させる。

承認が通る改善後の業務フローの書き方：3つの原則

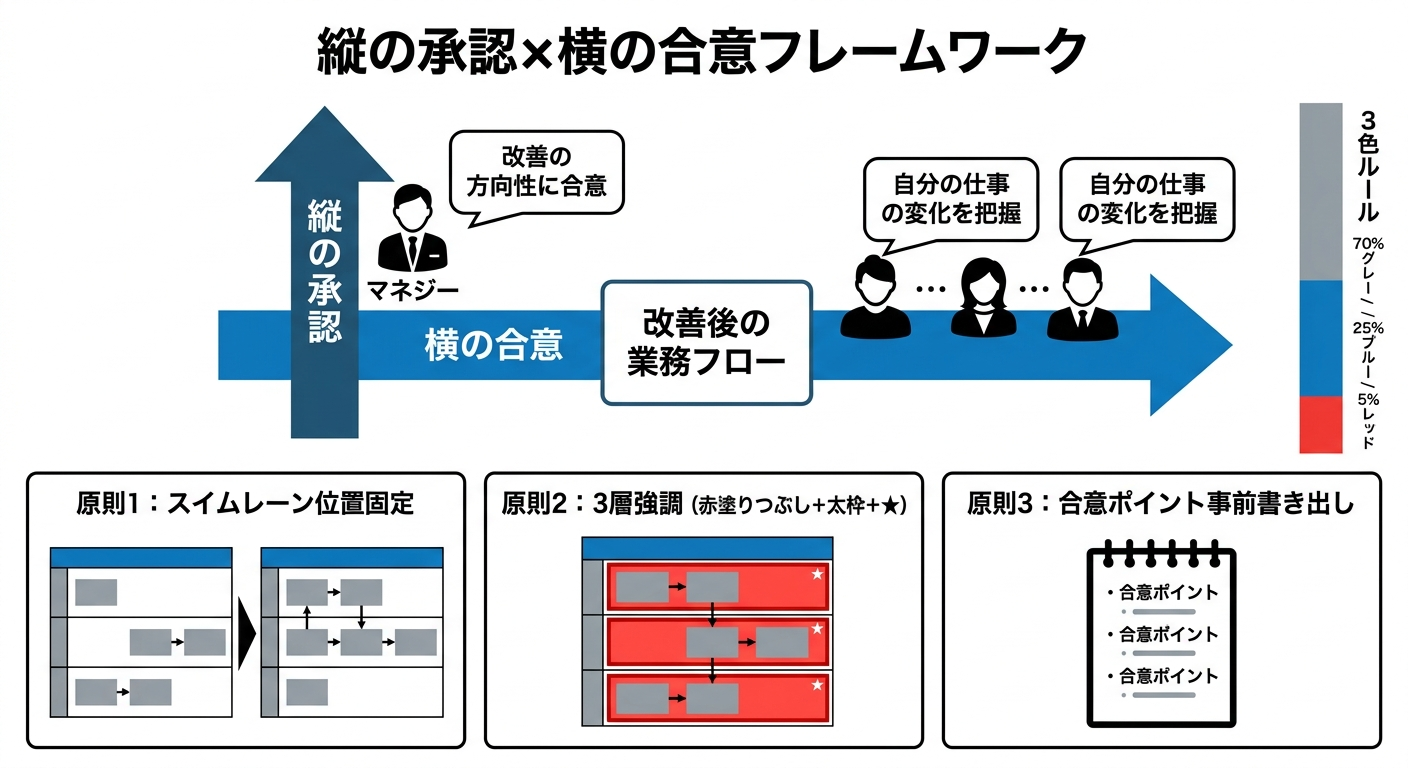

結論：改善後のフロー図は「縦の承認×横の合意フレームワーク」——部長への方向性合意（縦）と現場関係者への共通認識（横）——という2目的を達成するために作る。この2目的から逆算すると、スイムレーン位置固定・変化点3層強調・合意ポイント事前書き出しの3原則が導き出される。

NG5つを見ると、共通の根がある。「正確に描くこと」を目的にしていることだ。

改善後の業務フローの本当の目的は2つだけだ。

1つ目は「縦の承認」——部長が「改善の方向性に合意できる」状態を作ること。2つ目は「横の合意」——関係者が「自分の仕事がどう変わるか」を共通認識できる状態を作ること。

この「縦の承認×横の合意フレームワーク」は、300社超の提案経験の中で、承認が通るフローと通らないフローを分けた最大の判断軸だった。

この2つから逆算して設計すると、何を強調し何を省くかが自動的に決まる。

業務改善コンサルタントとして300社超の現場で実証してきた3原則を以下に示す。

原則1：部門・人物・役割・システムの位置は変えない

現状フローのスイムレーン配置を、改善後フローでも100%同じ位置に複製する。担当が変わる工程も、元のレーン位置に配置したまま「変化点マーク」を付けて表現する（レーンは移動させない）。

2枚を並べたとき、変わった部分だけが「ノイズなしで目に飛び込む」状態になる。位置が固定されているから、差分の確認が瞬時にできる。

工場メンテナンス部門（従業員約200名規模の製造業）の案件でこの原則を使ったとき、部長が2枚を見比べて15秒で「ここが変わるんだね」と言えた。スイムレーンの位置が固定されているから、視線が変化点だけに向かう。それだけで十分だった。

原則2：変化点を「大げさだと感じるくらい」強調する

変化のない工程はグレー（ベースカラー）で統一する。変化する工程のみ「赤（塗りつぶし）＋太枠＋★マーク」を組み合わせる。これが僕が実務で使っている「3層強調」だ。

色の配分は「3色ルール」（ベースカラー70%・メインカラー25%・アクセントカラー5%）を守る。アクセントカラーが全体の5%に収まっていると、見えた瞬間に「ここが変わる」と直結する視覚信号として機能する。

「ちょうどいい」強調レベルでは、部長に伝わらない。「大げさすぎるか」と感じたときが、ちょうど部長に伝わるレベルであることが多い。

正確な見た目より「変化が瞬時にわかる視覚設計」が優先される。

原則3：作る前に「誰に何を合意させるか」を箇条書きで書き出す

フロー図を描き始める前に、以下の2点を箇条書きで言語化する。

• 「部長への合意ポイント：何が変わるか（変化点の要約）」
• 「関係者への合意ポイント：それぞれの担当者の仕事がどう変わるか」

この2点を書き出すと「何を強調すべきか」が決まる。

工場メンテナンス部門の案件では、フロー作成前に「設備点検の報告経路が変わる（部長の確認フローが減る）」「台帳入力が1本に統合される」の2点だけを定義した。それだけを強調したフローを作ると、レビューが1回で通った。

改善後の業務フローを書く前に答えるべき1つの問い

結論：「部長（または関係者）は、何を確認できれば承認・合意できるか」を1文で書いてからフロー図を作り始める。この問いに答えるだけで、ECRSの適用範囲・スイムレーンの設計・定量データの要否がすべて自動的に決まる。

300社超の現場を見てきた中で、フロー図を作るときの迷いにはほぼ共通したパターンがある。

「ECRSで整理した結果をすべて見せるべきか」「スイムレーンの再設計はどこまで必要か」「Before/Afterのアクセントカラーは多いほどいいのか」「定量データをステップごとに添えるべきか」。

これらの迷いはすべて、1つの問いへの答えを持っていないことから生まれる。

「このフロー図を見た部長（または関係者）は、何を確認できれば承認（合意）できるか」

この問いを1文で書けるか、だ。

この問いに答えられない状態でフロー図を作り始めると、「正確さへの追求」が自動的に目的になる。ECRSで整理した結果をすべて見せたくなり、スイムレーンも正確に組み直したくなり、Before/Afterのアクセントカラーも増えていく。

この問いに答えると、判断がシンプルになる。

工場メンテナンス部門の案件で言えば、「部長は設備点検の報告経路が変わることを確認できれば合意できる」と決めた。するとECRSの適用範囲もこの工程だけに絞れ、スイムレーンの位置変更も不要になり、アクセントカラーもこの1点に集中した。

別の案件では「関係者は台帳入力が1本に統合されることを確認できれば合意できる」と決めた。すると入力工程の統合だけを目立たせた図になり、定量データをステップに添える必要もなくなった。

「これだけ決めればいい」というシンプルさが、フロー図の設計を根本から変える。

まとめ

NG5つ（ECRS全体再設計・スイムレーン位置変更・記号統一で変化点も同表記・Before/After色設計なし・定量データ各ステップ紐付け）に共通するのは、「正確さへの追求」という目的設定のズレだ。

「縦の承認と横の合意を達成するために作る」に目的を切り替えた瞬間、何を強調し何を省くかが自動的に決まる。フロー図がはじめて「承認を取るための道具」として機能し始める。

明日から使える確認チェックリスト（改善後の業務フロー作成前）

• [ ] 「部長（または関係者）は何を確認できれば承認・合意できるか」を1文で書いたか
• [ ] スイムレーンの位置を現状フローと完全に同じにしたか
• [ ] 変化点に3層強調（赤塗りつぶし＋太枠＋★マーク）を適用したか
• [ ] 変化しない工程はグレー統一で3色ルール（70%/25%/5%）を守っているか
• [ ] 定量データ（〇分削減など）をフロー図の外（期待効果章）に移したか
